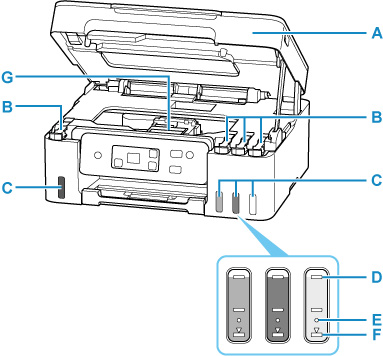

Belső nézet

A: Lapolvasó egység/fedél

Beolvassa az eredeti dokumentumokat. Nyissa fel a tintatartályok feltöltéséhez, valamint az elakadt papír nyomtatóból történő eltávolításához.

B: Tartálysapkák

Nyissa fel a tintatartályok feltöltéséhez.

C: Tintatartályok

A fekete tintatartály a bal oldalon, a színes tintatartályok (cián, bíbor és sárga) a jobb oldalon találhatók.

Ha valamelyik tinta szintje alacsony, töltse fel a kevés tintát tartalmazó tartály(oka)t.

• Tintatartályok feltöltése

D: Felső korlát vonala

A maximálisan betölthető tinta szintjét jelzi.

E: Egy pont

A tintacseréhez szükséges tinta mennyiségét jelzi a nyomtatófejben.

F: Alsó korlát vonala

A nyomtatáshoz minimálisan szükséges tinta szintjét jelzi. Még azelőtt töltse fel a tintatartályt, hogy a tinta szintje ez alá a vonal alá csökkenne.

G: Nyomtatófej tartója

A nyomtatófej előre be van helyezve a készülékbe.
